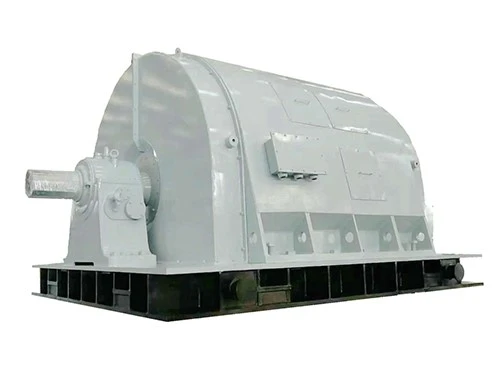

Moteur synchrone haute tension

TRES TRACHE MOTEUR SÉCRONNÉE DE COURANT ALTANTALAVE À LA SÉCHATE

1. Cette série de moteurs est une série de produits développés par notre entreprise. Il a une vitesse élevée et est largement utilisé dans les industries pétrolières, produits chimiques, électriques et d'autres industries pour conduire des charges mécaniques avec une grande inertie rotationnelle telle que les ventilateurs, les pompes, les compresseurs, etc.

2. Cette série de moteurs synchrones est conforme aux "notes GB755 et aux performances des moteurs rotatifs" et JB \/ T2224 "Conditions techniques pour les gros moteurs synchrones à quatre pôles à quatre poles" .3. Cette série de moteurs dispose d'une série de spécifications de moteur avec différents niveaux de puissance tels que 1000 kW, 2000kw, 2500kw, 3200kw, 4000kw, 5000kw, 6500kw, 7000kw, 8000kw, 9000kw, 12000kw, etc. Le moteur permet un démarrage direct à la tension complète et peut également être démarré à une volonté réduite.

1. Cette série de moteurs synchrones adopte un niveau de protection du logement d'IP44 et d'IP54. Les méthodes de refroidissement sont divisées en refroidissement supérieur de l'eau, refroidissement par eau inférieur et ventilation des conduits.

2. Cette série de moteurs comprend des stators, des rotors, des plaques de base et des refroidisseurs.

Stator: La base est soudée avec des plaques en acier. Le noyau du stator est en 0. 5 mm de feuilles d'acier en silicium à faible perte de 5 mm, et les sections de noyau sont séparées par des conduits de ventilation radiale. La bobine de stator est un enroulement à double couche, avec des couches simples ou doubles en parallèle, et l'isolation au sol est la classe F (l'élévation de la température est évaluée en fonction de la classe B). Une fois le stator hors ligne, il est imprégné de pression sous vide (VPI) pour lui donner de bonnes performances d'isolation.

Rotor: Le noyau du poteau est un poteau solide. La bobine de poteau adopte l'isolation de la classe F (l'élévation de la température est évaluée en fonction de la classe B), et il existe deux types: l'enroulement et le soudage. L'arbre principal du rotor est en acier forgé à haute résistance.

Plaque de base: il s'agit d'une structure en acier, soudée avec des plaques en acier au-dessus de 20-30 mm.

Fraîche: la structure plus froide est placée dans une boîte en acier. Les brides d'entrée et de sortie refroidies à l'eau supérieure sont sur le dessus du moteur, et les brides d'entrée et de sortie refroidies par l'eau inférieure sont au fond de la fosse. Les poulies sont installées pour un fonctionnement facile.

T-synchrone

7000- Power 7000KW

4- Nombre de pôles

1730- Diamètre extérieur du noyau du stator 1730 mm

TK (TAW) Motor synchrone à grande échelle à grande échelle

1. Cette série de moteurs comprend des moteurs synchrones brossés en série TK et des séries TAW ont augmenté les moteurs synchrones d'excitation sans brosse de sécurité.

1.1 Les moteurs synchrones triphasés de la série TK sont principalement des moteurs synchrones pour les compresseurs alternatifs. Ils peuvent également être utilisés pour conduire d'autres équipements mécaniques tels que les pompes à eau et les ventilateurs. Ils sont principalement utilisés dans les industries de réfrigération et d'engrais;

1.2 Série TAW Les moteurs synchrones accrus sans brosse sont largement utilisés dans des endroits avec des gaz inflammables et explosifs. Ils sont principalement utilisés dans le pétrole, les produits chimiques, le charbon, l'ammoniac, les engrais, le gaz de charbon et d'autres industries.

2. Les moteurs synchrones de la série TK sont conformes aux dispositions de GB755 "Quotations et performances des moteurs rotatifs" et JB \/ T 8667. 1 "Conditions techniques pour les grands moteurs synchrones en trois phases TK Series".

3. Série TAW Sénalisation accrue des moteurs synchrones sans balais sans pinceau se conforment aux "notes et performances des moteurs rotatifs", GB \/ T3836.1 "Exigences générales pour les équipements électriques pour les environnements de gaz explosifs - GB \/ T3836.3" Équipement électrique pour les environnements de gaz explosif GB8974 "Série TAW a augmenté les conditions techniques de moteur synchrones sans balais de sécurité".

4. Cette série de moteurs a une série de spécifications du moteur avec différents niveaux de tension tels que 380V, 3300V, 6000V, 6300V, 6600V, 10000V, 11000V, etc. Le moteur est directement démarré à pleine tension et peut également être démarré à une tension réduite.

1. Cette série de moteurs synchrones peut être transformée en deux types selon le type structurel: avec un arbre rotatif et un roulement de siège (IM7311) et sans arbre rotatif et un roulement de siège (IM5710). La méthode de refroidissement peut être divisée en ventilation naturelle ouverte IC01, ventilation du conduit IC37 et autres types. Le niveau de protection du boîtier du moteur est IP 00, IP20, IP21, IP23, IP44, IP54 et autres types.

2. Cette série de moteurs se compose de trois parties: stator, rotor et plaque de base.

Stator: La base est soudée avec des plaques en acier. Le noyau du stator est en 0. 5 mm de feuilles d'acier de silicium à faible perte de 5 mm, et les segments du noyau sont séparés par des conduits de ventilation radiale. La bobine de stator adopte l'isolation de la classe F (l'élévation de la température est évaluée en fonction de la classe B);

Rotor: Le noyau du poteau est composé de plaques en acier de 1,5 mm d'épaisseur et la bobine de poteau adopte une isolation de la classe F (l'élévation de la température est évaluée en fonction de la classe B); Les moteurs synchrones de la brosse TK de la série TK sont équipés de bagues en acier sur l'arbre, et les moteurs synchrones sans brosse de sécurité accrus sont équipés d'excitateurs AC et de redresseurs rotatifs sur l'arbre;

Plaque de base: il s'agit d'une structure en acier, soudée avec des plaques en acier de plus de 20-30 mm.

TDMK (TM) Série à grande échelle alternaave Courant triphasé Motor synchrone pour la machine à usine minière

1. Cette série de moteurs (y compris les moteurs synchrones brossés TDMK et les moteurs synchrones sans balais TMW) sont largement utilisés dans l'exploitation minière, le ciment et d'autres industries en raison de leur grand couple de départ. Ils sont principalement utilisés pour conduire un équipement mécanique à basse vitesse et à haute puissance, principalement pour les moulins à boulets de type grille, les moulins à canne, les moulins à charbon, etc.

2. Cette série de moteurs synchrones est conforme aux "notes et performances et performances de moteurs rotatifs" et JB \/ T1473 "Conditions techniques pour les gros moteurs synchrones en trois phases AC pour les usines d'exploitation".

3. Cette série de moteurs a une série de spécifications du moteur avec différents niveaux de tension tels que 380V, 3300V, 6000V, 6300V, 6600V, 10000V, 11000V, etc. Le moteur permet un démarrage direct à la tension complète et peut également être démarré à une tension réduite.

1. Le niveau de protection de l'enceinte de cette série de moteurs synchrones est IP 00, IP20, IP23, IP44, IP54 et autres types. La méthode de refroidissement peut être transformée en diverses formes telles que la ventilation naturelle ouverte IC01 et la ventilation du canal IC37.

2. Cette série de moteurs se compose de trois parties: stator, rotor et plaque de base.

Stator: La base est soudée avec des plaques en acier. Le noyau du stator est en 0. 5 mm de feuilles d'acier en silicium à faible perte de 5 mm, et les sections de noyau sont séparées par des conduits de ventilation radiale. La bobine de stator adopte l'isolation de la classe F (l'élévation de la température est évaluée en fonction de la classe B);

Rotor: Le noyau du poteau est composé de plaques en acier de 1,5 mm d'épaisseur et la bobine de poteau adopte une isolation de la classe F (l'élévation de la température est évaluée en fonction de la classe B); Lorsque l'utilisateur utilise un embrayage pneumatique, l'arbre peut être perforé en fonction des exigences de l'utilisateur. L'arbre de moteur synchrone brossé de la série TDMK (TM) est équipé d'un anneau de glissement en acier. Le moteur synchrone sans balais de la série TMW a un excitateur AC et un redresseur rotatif installé sur l'arbre et est équipé d'une armoire d'excitation auxiliaire;

Plaque de base: il s'agit d'une structure en acier, soudée avec des plaques en acier de 20-30 mm ou plus.
